Линия грануляции с резкой на голове SLE-1-130 б/у

Описание

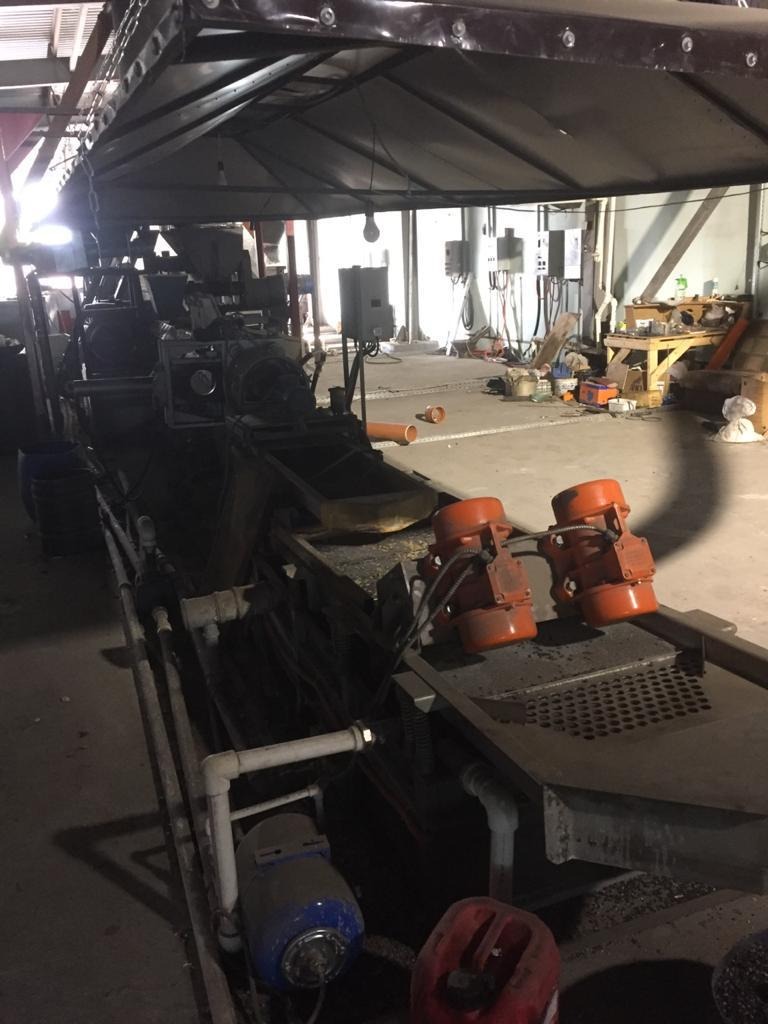

Линия грануляции с резкой на голове SLE-1-130 б/у

Особенности конструкции

Станина экструдера состоит из фундаментной рамы и стоек трубы материальной. Оформление и расположение частей станины определяет открытый тип машины.

Фундаментная рама представляет собой сварную конструкцию, состоящую из прокатного профиля и является базовым креплением для установки редуктора, электродвигателя, стоек трубы материальной и гидростанции. Для усиления конструкции рамы применяют косынки, выполненные из толстолистовой стали.

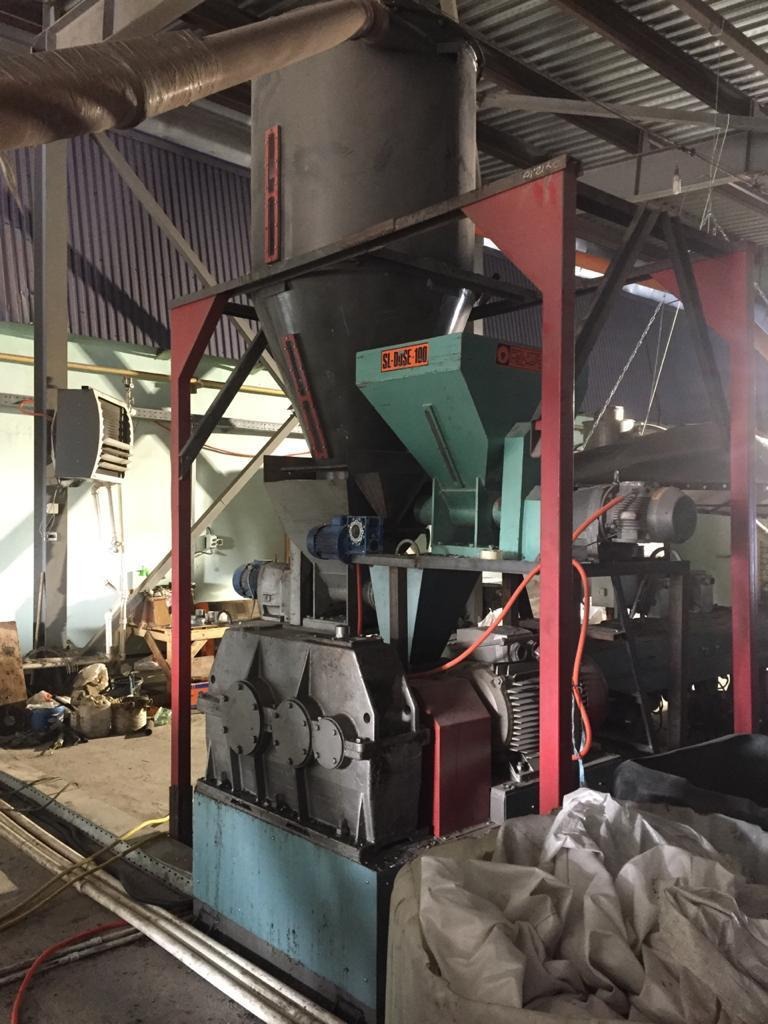

Редуктор соединен с фундаментной рамой через плиту болтами. Основная конструкция корпуса редуктора имеет горизонтальное положение с разъемом по оси валов. Таким образом, обеспечивается простота монтажа цилиндрических шестерен и валов. К торцевой поверхности редуктора в месте выхода вала смонтирован упорный узел (фланец, корпус, упорный подшипник). На выходной вал установлена втулка упорная для передачи вращения от вала к шнеку

Система обогрева и поддержания температуры Труба материальная разбита на 8 зон нагрева. Голова щелевая, фланцы гидрошибера также содержат по одной зоненагрева. Система поддержания температуры позволяет задавать и автоматически поддерживать индивидуальную температуру каждой зоны.

Шибер с гидравлической сменой фильтра представляет собой сборную конструкцию, основным элементом которой является фильтр, служащий для очистки потока расплавленной массы сырья от инородных частиц. Фильтр выполнен из стали и устанавливается в посадочном отверстии шибера. Шибер связан при помощи втулки шибера, гидроцилиндром, корпус которого закреплен на каркасе.

Шнек является основным элементом экструдера и предназначен для транспортирования расплава под давлением в формующую голову. Шнек изготовлен в форме винта с крупным шагом в соответствии с требованиями, предъявляемыми к изготовлению шнеков.

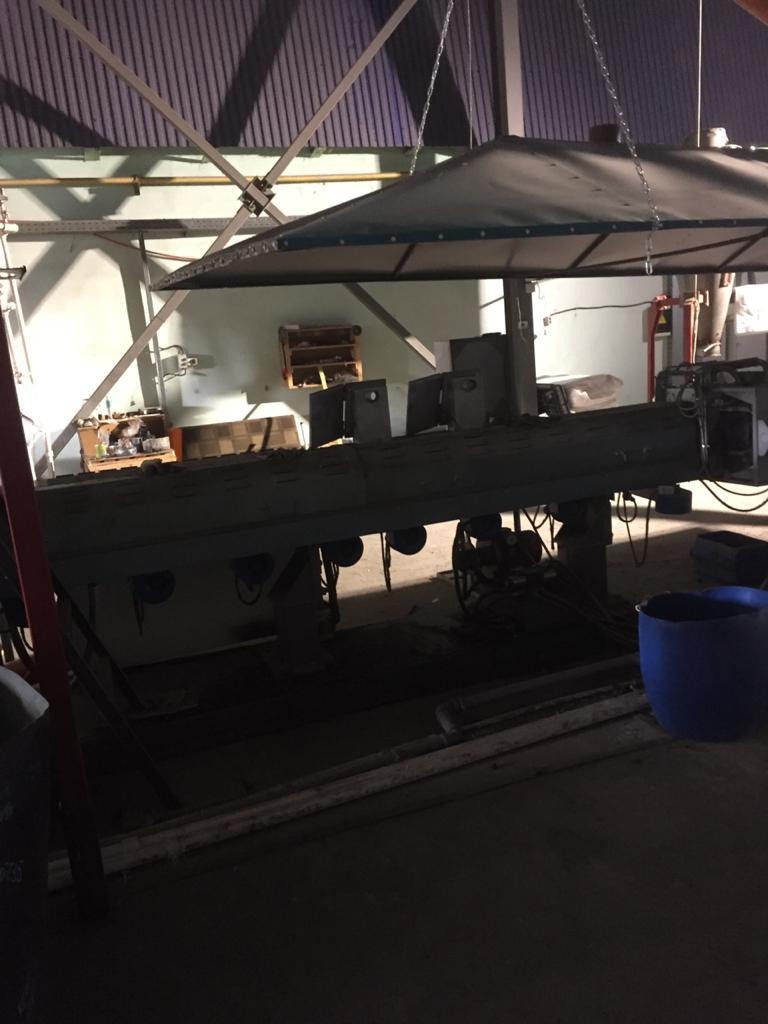

Экструдер D130:

Предназначен для получения однородного расплава из измельченного, или агломерированного пластмассового сырья и дальнейшей переработки через стренговую голову, с последующей резки на гранулы в стренговом грануляторе.

Экструдер может оснащатся дозатором для «пушонки», который позволяет подавать в зону загрузки сырье низкой насыпной плотности (дробленую пленку).

Изготавливается с 2 дегазациями

–        Производительность: 450 кг/ч

–        Перерабатываемые материалы: ПВД, ПНД, ПП, ПА, АБС-пластик, ПС, ПВХ

–        Диаметр шнека: 130 мм

–        Общая длина шнека: 4655 мм

–        Рабочая  длина шнека: 4455 мм

–        L/D (отношение длина/диаметр) 34

–        Диаметр фильтра: 167 мм

–        Количество зон обогрева: 10 шт

–        Частота вращения вала двигателя:  1500 об/мин

–        Мощность электронагревателей:  90 кВт

–        Мощность тепло электронагревателей: 55 кВт

–        Допустимая температура окружающего воздуха: +15 +10 С

–        Рабочее напряжение: 380 B

–        Оперативное напряжение: 220 B

–        Частота электросети: 50 Гц

–        Давление магистрального водопровода: 0,2-0,6

–        Габариты: 5750х1910х1610 мм

–        Масса: 5200 кг

Дозатор D100:

Предназначен для получения однородного расплава из измельченного, или агломерированного пластмассового сырья и дальнейшей переработки через стренговую голову, с последующей резки на гранулы в стренговом грануляторе.

Экструдер может оснащатся дозатором для «пушонки», который позволяет подавать в зону загрузки сырье низкой насыпной плотности (дробленую пленку).

Изготавливается с 2 дегазациями

–        Диаметр шнека: 100 мм

–        Диапазон регулирования скорости шнека: 9-80 об/мин

–        Обьем бункера: 0,25 м³

–        Мощность двигателя: 2,2 кВт

–        Габариты:  1340х900х1040 мм
